在電子設計領域，SM7012是一款高性能的AC/DC PWM功率開關芯片，廣泛應用于小功率電源系統。本文將詳細介紹SM7012的管腳封裝和典型應用圖，幫助設計工程師更好地理解和使用這款芯片。
SM7012是一款采用電流模式PWM控制方式的功率開關芯片，集成了高壓啟動電路和高壓功率管，為低成本的開關電源系統提供了高性價比的解決方案。該芯片的VDD工作電壓范圍寬，同時提供了過溫、過流、過壓、欠壓等保護功能，確保了系統的可靠性。
輸入電壓：85Vac至265Vac
待機功耗：小于120mW（220Vac）
集成高壓啟動電路
集成高壓功率開關
9V至39V寬VDD工作電壓
電流模式PWM控制方式
內置過溫、過流、過壓、欠壓鎖定等保護功能
兼容VIPer12管腳（不需要修改電路走線及變壓器）
封裝形式：DIP8、SOP8

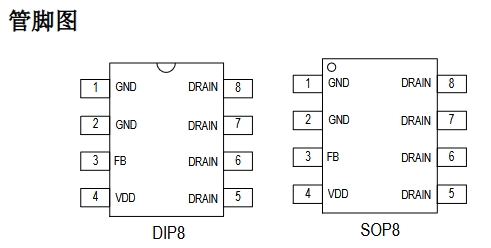

SM7012的管腳圖如下所示：
SM7012的典型應用包括：
典型電磁爐BUCK電路應用方案
小功率充電器
小功率適配器
待機電源
DVB以及其他便攜式設備電源
在典型應用中，SM7012的連接方式如下：
AC輸入：通過EMI濾波器連接到DRAIN引腳。
DC輸出：通過反饋引腳（FB）和VDD引腳進行電壓調節和控制。
GND：接地引腳，確保電路的穩定運行。
SM7012是一款高性能的AC/DC PWM功率開關芯片，適用于多種小功率電源應用。其寬輸入電壓范圍、低待機功耗和多種保護功能，使其在設計中具有很高的靈活性和可靠性。通過詳細的管腳封裝和典型應用圖，設計工程師可以更輕松地將SM7012集成到他們的項目中，實現高效、穩定的電源解決方案。
