在現代電子設計中，電源管理芯片扮演著至關重要的角色。它們不僅決定了設備的能耗效率，還直接影響設備的穩定性和可靠性。KP3310SGA，作為一款由Kiwi Instruments推出的無感離線線性穩壓器，以其高效、緊湊和多功能的特點，成為眾多工程師在設計非隔離式AC/DC轉換器時的首選。本文將詳細介紹KP3310SGA的核心參數，并重點探討其引腳連接方式，尤其是2腳和3腳的連接方法。

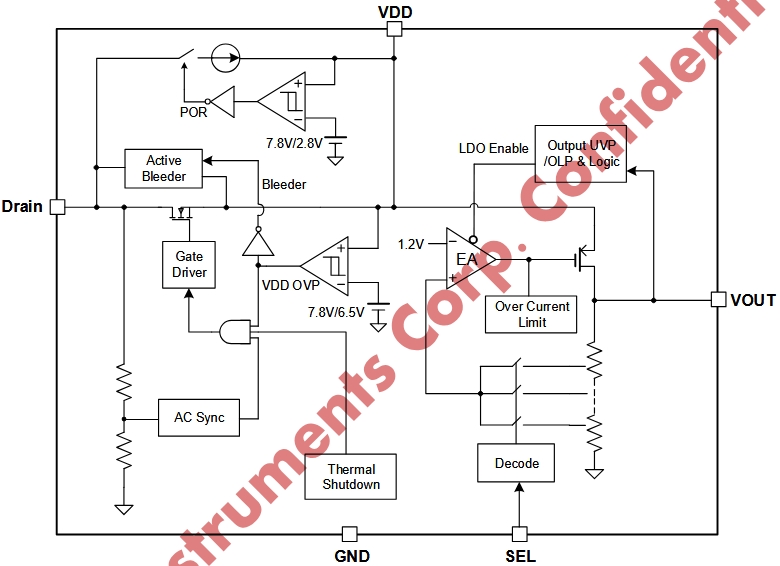

KP3310SGA是一款高度集成的無感離線線性穩壓器，專為非隔離式AC/DC轉換器和家用電器設計。其主要參數及內部框架圖如下：
KP3310SGA的輸出電壓精度高達2%，這意味著在不同工作條件下，其輸出電壓的波動范圍極小，能夠為設備提供穩定的電源。
該芯片支持多種輸出電壓選項，包括5V、3.3V和2.7V，通過SEL引腳進行編程選擇。這種靈活性使得KP3310SGA能夠適應多種應用場景，滿足不同設備對電源電壓的需求。
KP3310SGA支持80~305VAC的寬輸入電壓范圍，使其能夠在全球范圍內通用，無需針對不同地區的電網電壓進行額外的設計調整。
KP3310SGA內置智能控制系統，能夠在必要時利用交流電源，從而最大限度地減少器件損耗，實現高效率運行。這對于滿足新的待機功耗標準至關重要。
KP3310SGA集成了多種保護功能，包括欠壓鎖定（UVLO）、VDD過壓保護（VDD OVP）、過載保護（OLP）、輸出欠壓保護（UVP）和芯片過熱保護等。這些保護功能能夠有效防止芯片在異常工作條件下?lián)p壞，提高系統的可靠性和安全性。
KP3310SGA采用SOP-8封裝，這種封裝形式具有體積小、散熱性能好、易于安裝等優點，非常適合用于緊湊型電子設備。

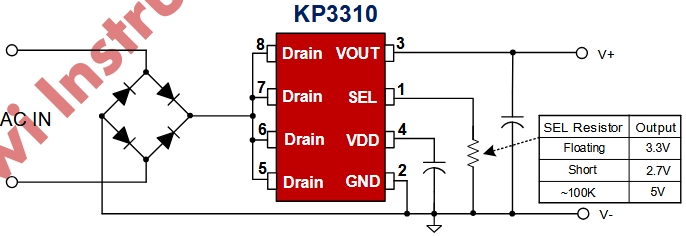

KP3310SGA的引腳配置如下表所示：
| 引腳編號 | 引腳名稱 | 功能描述 |
|---|---|---|
| 1 | SEL | 輸出電壓選擇引腳。懸空時輸出3.3V；接地時輸出2.7V；連接100K電阻到地時輸出5V。 |
| 2 | GND | 芯片地。 |
| 3 | VOUT | LDO輸出引腳。 |
| 4 | VDD | 能量存儲引腳。需要連接到地的電容，以緩沖輸出LDO階段的能量。 |
| 5,6,7,8 | Drain | 內部功率MOSFET漏極引腳。在電壓處于充電窗口內時提供能量。 |
適用于多種應用場景，包括但不限于：
在非隔離式AC/DC轉換器中，KP3310SGA可以直接將交流市電轉換為穩定的直流電壓，為后續電路提供偏置電源。其無需電感的設計大大簡化了電路結構，降低了成本和體積。
在許多家用電器中，如智能插座、智能開關等，KP3310SGA可以作為電源模塊的核心部件，為微控制器、傳感器等低功耗設備提供穩定的電源。其寬輸入電壓范圍和多種保護功能使其能夠在不同的家庭電網環境下穩定工作。
在墻壁開關和調光器中，KP3310SGA的緊湊設計和高效性能使其成為理想的電源解決方案。其低功耗特性有助于延長產品的使用壽命，同時其多種保護功能能夠確保設備在各種使用場景下的安全性。
