    5V1.2A高效隔離式電源參考設計詳細解析——BP86513D
    類別:產品新聞 發布時間:2025-05-30 09:55:04 瀏覽人數:15802

    在現代電子設備中,穩定可靠的電源供應是確保設備正常運行的關鍵。BP86513D作為一款高性能的電源控制器,其參考設計為工程師提供了一個高效、穩定的電源解決方案。本文將詳細介紹BP86513D的電源規格、電路設計、物料清單(BOM)以及實際應用中的優勢。


    BP86513D簡介


    BP86513D是由晶豐明源推出的一款集成650V高壓MOSFET的電源控制器。它采用ON/OFF控制模式,具備低輸出紋波、內置軟啟動功能、高壓啟動和自供電電路等特點,能夠有效降低音頻噪聲,并提供輸入過/欠壓保護。這些特性使得BP86513D非常適合應用于家用電器輔助電源、電機驅動輔助電源、IOT/智能家居/智能照明以及工業控制輔助電源等領域。


    電源規格


    BP86513D的電源規格如下:



    輸入規格


    • 輸入電壓(V_IN):85V~264V AC,能夠適應全球范圍內的不同電壓標準,確保電源在不同地區都能穩定工作。
    • 輸入頻率(f_LINE):47Hz~63Hz,覆蓋了常見的50Hz和60Hz電網頻率,增強了電源的通用性。


    輸出規格


    • 輸出電壓(V_OUT):5V,精度為±5%,為設備提供穩定的電源。
    • 輸出電流(I_OUT):0~1200mA,能夠滿足不同負載的需求。
    • 輸出電壓紋波(V_RIPPLE):最大200mV(20MHz帶寬),保證了輸出電壓的純凈度。
    • 連續輸出功率(P_OUT):6W,滿足大多數小型設備的功率需求。


    效率與功耗


    • 待機功耗(P_STDBY):最大100mW(230VAC),符合節能標準。
    • 滿載效率(η):最低65%,在保證性能的同時,也注重了能效。


    環境與保護


    • 傳導EMI:滿足CISPR22/EN55022 Class B,至少6dB裕量,確保電源在電磁兼容性方面符合國際標準。
    • 浪涌(Surge):差模2kV,能夠有效抵御電網中的浪涌電壓。
    • 群脈沖(EFT):5kHz/100kHz/38kHz下,電壓為4kV,保證電源在面對電磁干擾時的穩定性。
    • 靜電放電(ESD):空氣放電15kV~20kV,增強了電源的抗靜電能力。
    • 工作環境溫度(T_AMP):最高40℃,適應一般室溫環境。


    電路及實物圖


    BP86513D的電路設計簡潔而高效,其電路圖如下:


    從電路圖中可以看出,BP86513D采用了典型的隔離式電源架構。輸入端通過保險絲(F1)和壓敏電阻(ROV1)進行過壓保護,熱敏電阻(NTC1)用于抑制浪涌電流。X電容(CX1)和Y電容(CY1、CY2)用于濾波,確保電源的電磁兼容性。變壓器(T1)作為核心部件,實現了電壓轉換和電氣隔離。輸出端通過光耦(U2)進行反饋控制,確保輸出電壓的穩定性。



    實物圖如上:

    實物圖展示了BP86513D參考設計的緊湊布局和合理的元件分布。電路板尺寸為89mm×42mm,適合用于空間受限的應用場景。


    物料清單(BOM)


    BP86513D參考設計的物料清單如下:


    序號元件標號參數描述封裝尺寸數量
    1PCBCEM-1, 雙面板89mm×42mm1
    2F1T2A 250V 保險絲DIP1
    3ROV110D561, 壓敏電阻10D5611
    4NTC110D11,熱敏電阻10D111
    5CX10.22uF 275v X電容7×13.51
    6E1400V15uF電解電容?13×181
    7LF2UU9.8 40mHDIP1
    8E550V10uF?5×111
    9DB1GB210 2A 1KVDIP1
    10J1跳線 0.6×7.5DIP1
    11R41W 100K 炭膜電阻DIP1
    12C21nf 1kv 瓷片電容DIP1
    13D1FR107 1A 1KVD0-411
    14D20SB5100 5A 100V SEA STARD0-201AD1
    15U2PC817C 光耦DIP1
    16CY1,CY2222PF 400V AC Y1DIP2
    17T1EE25加高 1.2mHDIP1
    18E3,E425V/470uF電解電容,高頻低阻?10×12mm2
    19U3BP86513DSOP-71
    20IC3TL431SOT23-31
    21D2RS1M 1A 1KVSMA1
    22R5,R810R,±5%SMD12062
    23R3,R71.5M,±5%SMD12062
    24C6,C4470pF,1KV X7RSMD12061
    25C17,C16,C5100nF,25V X7RSMD08053
    26R63.9K,±5%SMD08051
    27R161k,±5%SMD08051
    28R1810k,±5%SMD08053
    29R1539K,±5%SMD08052
    30R1720K,±5%SMD08051
    31R14220R,±5%SMD08051

    性能測試數據


    待機功耗

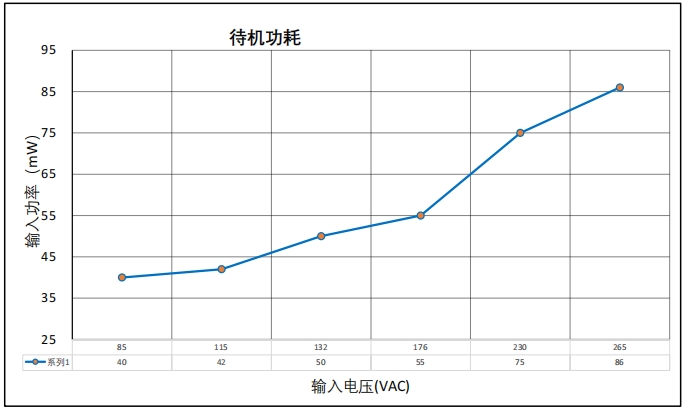

    BP86513D的待機功耗測試結果如下圖所示:



    從圖中可以看出,BP86513D在不同輸入電壓下的待機功耗均低于100mW,符合節能標準。


    效率

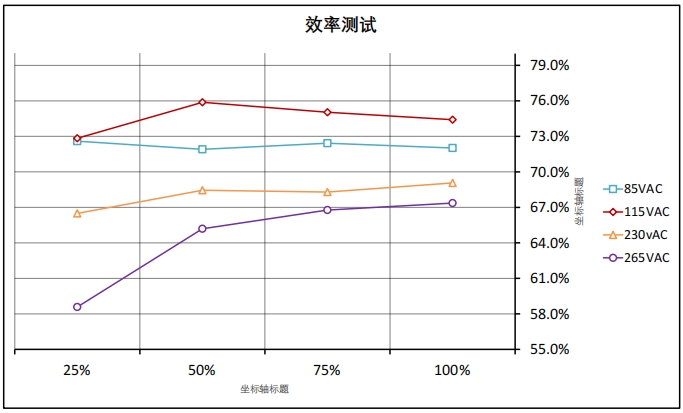

    BP86513D的效率測試結果如下圖所示:



    在不同輸入電壓和負載條件下,BP86513D的效率均能達到65%以上,表現出良好的能效。


    輸出電壓調整率


    BP86513D的輸出電壓調整率測試結果如下表所示:


    VIN(VAC)85115132176230265平均值線調整率
    0%5.0115.0115.0115.0115.0115.0115.0110.00%
    20%5.0095.0095.0095.0095.0095.0095.0090.00%
    40%5.0095.0095.0095.0085.0095.0095.0090.02%
    60%5.0085.0085.0085.0075.0085.0085.0080.02%
    80%5.0075.0085.0085.0085.0085.0085.0080.02%
    100%5.0075.0075.0075.0075.0075.0075.0070.00%
    平均值5.0095.0095.0095.0085.0095.009

    負載調整率0.08%0.08%0.08%0.08%0.08%0.08%

    從表中可以看出,BP86513D在不同負載條件下的輸出電壓調整率均低于0.08%,表現出良好的穩定性。


    總結


    BP86513D參考設計為工程師提供了一個高效、穩定的電源解決方案。其集成的650V高壓MOSFET、ON/OFF控制模式、低輸出紋波和內置軟啟動功能等特點,使其在各種應用場景中表現出色。通過詳細的電源規格、電路設計、物料清單和性能測試數據,工程師可以快速理解和應用BP86513D,為各種電子設備提供可靠的電源支持。
