    HN3415D是什么管子?低至1.8V的P通道增強型無鉛封裝MOSFET
    類別:產品新聞 發布時間:2025-06-18 10:45:36 瀏覽人數:17504

    HN3415D是一種低電壓P通道增強型無鉛封裝的MOSFET,憑借其卓越的電氣特性、緊湊的封裝形式以及環保特性,逐漸成為眾多電子設計工程師的理想選擇。本文將詳細介紹HN3415D的特性、性能指標以及其在實際應用中的優勢。

    HN3415D簡介


    HN3415D是一種P通道增強型功率MOSFET,采用先進的溝槽技術制造,具有低導通電阻(RDS(ON))、低柵極電荷以及低至1.8V的柵極驅動電壓等特點。這種設計使得HN3415D在低電壓應用中表現出色,能夠有效降低功耗并提高系統效率。此外,HN3415D還具備良好的靜電放電(ESD)防護能力,ESD耐受等級達到2500V(人體模型),能夠有效保護器件在生產和使用過程中的安全性。



    電氣特性


    (一)基本參數


    HN3415D的主要電氣參數如下:

        最大漏源電壓(VDS):-20V,表明其能夠承受高達20V的反向漏源電壓,適用于多種中低壓應用場景。

        最大漏極電流(ID):連續工作時為-4A,脈沖工作時可達-30A(脈沖寬度受限于最大結溫)。這一參數確保了其在高電流負載下的穩定性。

        最大功耗(PD):在25℃環境溫度下為1.4W,這使得其能夠在緊湊的封裝內實現高效的功率轉換。

        工作結溫和存儲溫度范圍:-55℃至150℃,使其能夠在較寬的溫度范圍內穩定工作,適應各種惡劣環境條件。

    (二)導通電阻


    導通電阻(RDS(ON))是衡量MOSFET性能的重要指標之一。HN3415D在不同柵極電壓下的導通電阻表現如下:

        當VGS=-2.5V時,RDS(ON)小于60mΩ;
        當VGS=-4.5V時,RDS(ON)小于45mΩ。

        低導通電阻意味著在導通狀態下,器件的功率損耗較小,從而提高了整個電路的效率。這對于需要頻繁開關或承載較大電流的負載開關和脈寬調制(PWM)應用尤為重要。

    (三)動態特性


    HN3415D的動態特性包括輸入電容(Clss)、輸出電容(Coss)和反向轉移電容(Crss)。這些參數反映了器件在高頻開關應用中的性能表現:

        輸入電容(Clss):950pF;
        輸出電容(Coss):165pF;
        反向轉移電容(Crss):在VDS=-10V、VGS=0V、頻率為1MHz時為120pF。
        低電容值有助于減少開關過程中的能量損耗和電磁干擾,提高開關速度和系統穩定性。

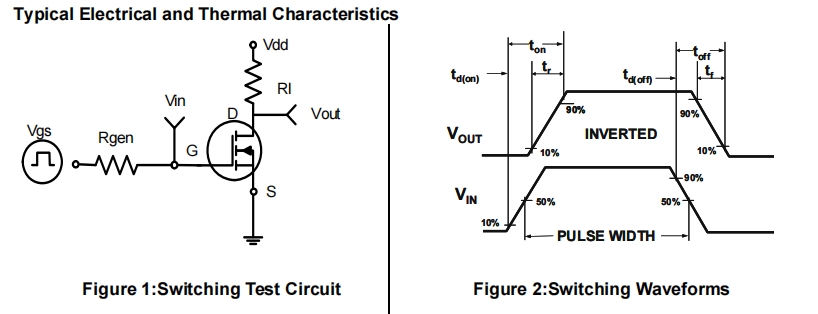

    (四)開關特性


    開關特性是衡量MOSFET在開關應用中的性能關鍵指標。HN3415D的開關特性如下:

        開啟延遲時間(td(on)):12ns;
        開啟上升時間:10ns;
        關閉延遲時間(td(off)):19ns;
        關閉下降時間:25ns;
        總柵極電荷(Qg):12nC。

        這些參數表明HN3415D具有快速的開關速度,能夠有效減少開關損耗,提高電路的動態性能。

    封裝與環保特性

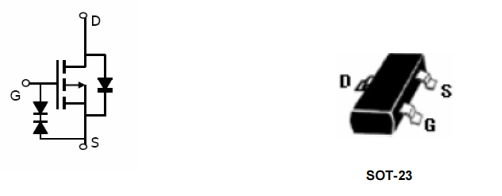

    HN3415D采用無鉛表面貼裝封裝(SOT-23),這種封裝形式具有以下優點:

        尺寸緊湊,節省電路板空間,適合高密度集成的電子產品;
        無鉛設計,符合環保要求,減少了對環境的污染;
        表面貼裝工藝兼容性強,便于自動化生產,提高了生產效率和可靠性。


    應用領域


    (一)PWM應用


    脈寬調制(PWM)是一種常見的功率控制技術,廣泛應用于直流電機驅動、開關電源、逆變器等領域。HN3415D的低導通電阻和快速開關特性使其成為PWM應用的理想選擇。在PWM電路中,MOSFET作為開關元件,通過控制柵極電壓的脈沖寬度來調節輸出功率。低導通電阻能夠減少開關導通時的功耗,而快速的開關速度則有助于提高PWM信號的質量,降低電磁干擾。

    (二)負載開關


    負載開關是一種用于控制電源通斷的電路,廣泛應用于電源管理系統、電池供電設備等。HN3415D作為負載開關使用時,能夠快速響應負載的變化,實現對電源的精確控制。其低導通電阻確保了在負載電流較大時,開關損耗較小,從而提高了系統的整體效率。此外,其低柵極驅動電壓(低至1.8V)使得其能夠與低電壓控制信號兼容,簡化了電路設計。



    優勢與總結


    HN3415D作為一種低電壓P通道增強型無鉛封裝MOSFET,具有以下顯著優勢:

        低導通電阻和低柵極電荷,提高了電路效率和響應速度;
        快速的開關特性,適用于高頻PWM應用;
        無鉛封裝,符合環保要求;
        尺寸緊湊,適合高密度集成;
        良好的ESD防護能力,提高了器件的可靠性。

    綜上所述,HN3415D憑借其卓越的電氣性能和環保特性,在現代電子電路設計中具有廣泛的應用前景。無論是作為負載開關還是用于PWM控制,它都能為工程師提供高效、可靠的解決方案,滿足各種中低壓、中等功率的應用需求。
