如今電源管理芯片扮演著至關重要的角色,它們不僅需要提供穩定的電壓和電流,還要具備高效率和多種保護功能。LP3792是芯茂微推出的一款恒壓、恒流的原邊反饋控制芯片,適用于充電器和適配器等應用。本文將詳細介紹LP3792的電路原理圖、管腳說明及其應用信息。
LP3792是一款低功耗原邊反饋控制芯片,它采用特有的輸出線損補償技術,可以有效補償輸出電流在輸出線上的損耗壓降。這款芯片優化了動態響應和驅動等性能,能夠驅動大功率MOS,具有多重保護功能,包括開路保護、過壓保護、短路保護、過溫保護等。LP3792采用SOT23-6封裝,適用于手機、無繩電話、PDA、MP3等便攜式設備的適配器、充電器,以及LED驅動電源、線性電源和RCC開關電源的升級換代等。

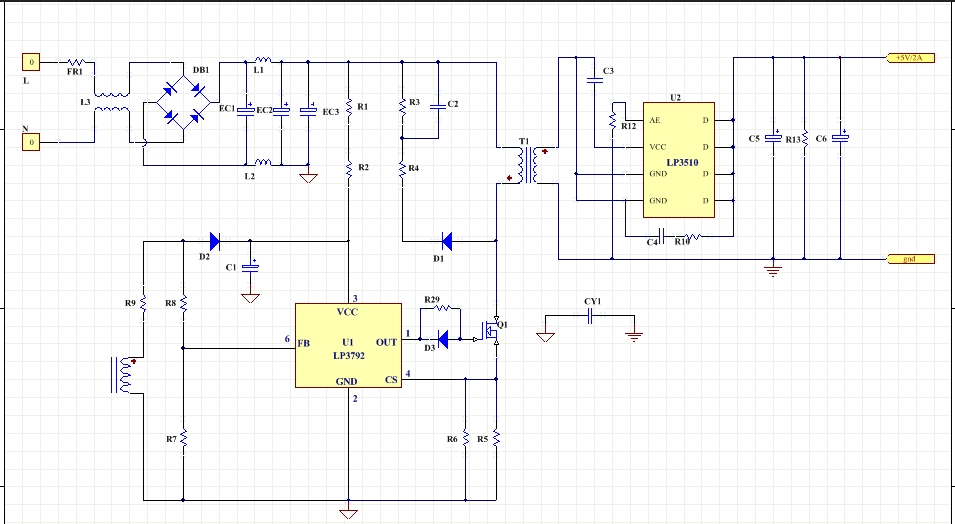

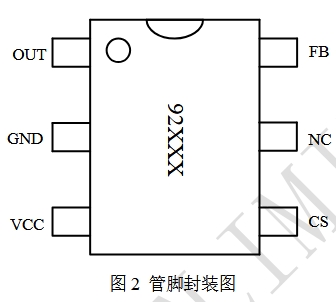

LP3792的電路原理圖如圖1所示,該芯片的管腳封裝如圖2所示。LP3792共有6個管腳,各管腳的功能如下:
OUT(管腳1):驅動端,連接外置MOS管的漏極。
GND(管腳2):芯片地。
VCC(管腳3):芯片電源,就近接旁路電容。
CS(管腳4):電流采樣端,接采樣電阻到地。
NC(管腳5):無連接。
FB(管腳6):反饋電壓輸入端。
LP3792是一款恒壓、恒流的原邊反饋控制芯片,系統工作于斷續模式,適用于充電器和適配器以及其他輔助類電源。LP3792采用特有的輸出線損補償技術,可以有效的補償輸出電流在輸出線上的損耗壓降;LP3792恒壓時,采用谷底導通技術,提升恒壓效率。LP3792是芯茂微最新一代的恒壓、恒流控制芯片,優化了動態響應和驅動等性能。
芯片僅需1μA的啟動電流,系統上電后通過啟動電阻對Vcc的電容進行充電,當Vcc電壓達到芯片開啟閾值時,芯片內部控制電路開始工作。系統啟動后,Vcc由輔助繞組通過二極管進行供電。
芯片逐周期檢測電感的峰值電流,CS端連接到內部的峰值電流比較器的輸入端,與內部閾值電壓進行比較,當CS外部電壓達到內部檢測閾值時,功率管關斷。
滿載時電感峰值電流的表達式為:
其中,PPK 是主級側的峰值電流。
LP3792通過采樣輔助繞組平臺電壓,分壓后與內部基準比較形成閉環后,來恒定輸出電壓Vo。
其中,RFBL 是FB下拉電阻,RFBH 是FB上拉電阻。
當FB檢測到的平臺電壓達到內部設定的過壓保護閾值7V時,系統進入過壓保護。
其中,VOVP 是需要設定的過壓保護點。
LP3792內置多種保護功能,包括輸出開路/短路保護,VCC欠壓/過壓保護,過溫保護等。
在設計LP3792 PCB時,需要遵循以下指南:
旁路電容:VCC的旁路電容需要緊靠芯片VCC和GND引腳。
FB引腳:接到FB的分壓電阻必須靠近FB引腳,且節點要遠離變壓器原邊繞組的動點。
地線:電流采樣電阻的功率地線盡可能短,且要和芯片的地線及其他小信號的地線分頭接到母線電容的地端。
功率環路的面積:減小功率環路的面積,如變壓器原邊繞組、功率管、母線電容的環路面積,以及變壓器副邊繞組、整流二極管、輸出電容的環路面積,以減小EMI輻射。
LP3792是一款高效、多功能的恒壓恒流原邊反饋控制芯片,適用于多種電源管理應用。其特有的輸出線損補償技術和谷底導通機制,使其在提升系統效率的同時,還能提供穩定的電壓和電流輸出。內置的多重保護功能進一步增強了系統的可靠性。通過遵循PCB設計指南,可以確保LP3792在實際應用中的性能和穩定性。
