FT8370X系列同步整流芯片憑借其卓越的性能和廣泛的電流覆蓋范圍，成為市場上備受矚目的明星產品。本文將深入剖析FT8370X系列的特性、應用場景以及選型指南，幫助工程師們快速找到適合自己的解決方案。

FT8370X系列概覽

FT8370X系列同步整流芯片由輝芒微精心打造，旨在為各種電子設備提供高效、可靠的電源轉換解決方案。該系列芯片具備以下顯著特點：

    集成同步MOS：內置高性能同步MOSFET，無需外部MOSFET，簡化設計，降低BOM成本。

    外圍超簡：無需額外的電阻、電容或假負載，極大減少了PCB空間和成本。

    專利檢測技術：采用DCM/QR（不連續導通模式/準諧振）專利檢測技術，提升效率，降低EMI。

    高效率，低溫度：在不同負載條件下均能保持高效率，顯著降低溫升，延長設備壽命。

    EMC容易通過：優化的電路設計和專利技術，使得EMC測試輕松通過，無需額外的濾波或屏蔽措施。

    動態響應快：搭配FT8393x系列原邊控制器，內置看門狗功能，確保系統快速穩定響應。

FT8370X系列型號及特性

FT8370X系列涵蓋了從2A到8A的多種電流規格，滿足不同應用場景的需求。以下是各型號的詳細規格：

FT8370B

    輸出電流范圍：2.0A - 2.4A
    封裝：SOP8
    狀態：量產（MP）
    推薦原邊芯片：FT839NDx（SOP8）、FT8393MBx（SOP7）
    典型效率：90% @ 115V，90% @ 230V

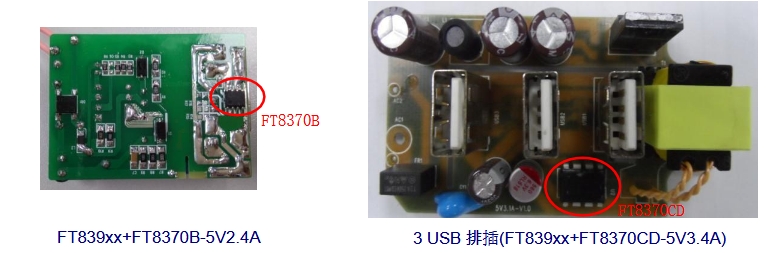

    應用場景：適用于小型便攜設備充電器、USB排插等。

FT8370CP

    輸出電流范圍：2.5A - 3.4A
    封裝：PSOP8
    狀態：量產（MP）
    推薦原邊芯片：FT8393MDDx（DIP7）
    典型效率：88.48% @ 115V，87.40% @ 230V
    應用場景：適用于中等功率的電源適配器、小型工業設備。

FT8370B+B

    輸出電流范圍：3.5A - 4.5A
    封裝：SOP8*2
    狀態：量產（MP）
    應用場景：適用于高功率需求的設備，如工業控制模塊、大型充電器。

FT8370B+外推MOS

    輸出電流范圍：4.5A - 8.0A
    封裝：SOP8+MOS
    狀態：量產（MP）
    應用場景：適用于高功率、高電流需求的設備，如大型工業設備、服務器電源。

FT8370H

    輸出電流范圍：2.0A
    封裝：SOP8
    狀態：工程驗證（ENG）
    推薦原邊芯片：PSR：FT8393M（SOT23-5）
    應用場景：適用于特定功率需求的設備，如小型智能家居設備。

FT8370H+外推MOS

    輸出電流范圍：2.1A - 5.0A
    封裝：SOP8+MOS
    狀態：工程驗證（ENG）
    推薦原邊芯片：SSR：FT8492B（SOT23-5）
    應用場景：適用于中等功率需求的設備，如中型工業設備、智能家居設備。

典型應用案例

FT8370B典型應用

該應用圖展示了FT8370B在2.0A - 2.4A輸出范圍內的典型應用。外圍無電阻、電容，且無需假負載，極大簡化了設計。適用于小型便攜設備充電器、USB排插等。

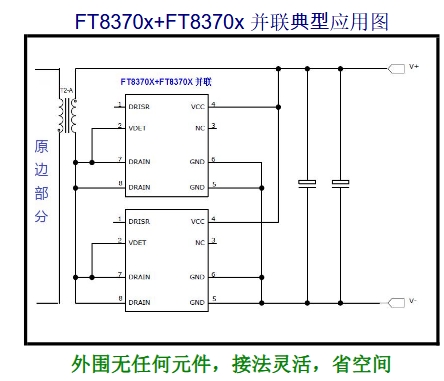

FT8370B+FT8370B并聯應用

該應用圖展示了FT8370B與FT8370B并聯使用，實現更高電流輸出。外圍無任何元件，接法靈活，省空間。適用于高功率需求的設備，如工業控制模塊、大型充電器。

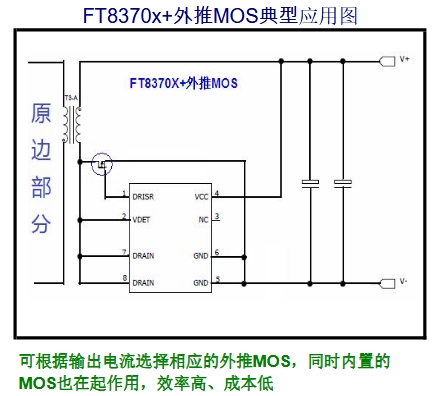

FT8370B+外推MOS應用

該應用圖展示了FT8370B搭配外推MOSFET，實現更高電流輸出?？筛鶕?jù)輸出電流選擇相應的外推MOS，同時內置的MOS也在起作用，效率高、成本低。適用于高功率、高電流需求的設備，如大型工業設備、服務器電源。

選型指南

根據輸出電流選擇型號

    2.0A - 2.4A：選擇FT8370B。
    2.5A - 3.4A：選擇FT8370CP。
    3.5A - 4.5A：選擇FT8370B+B。
    4.5A - 8.0A：選擇FT8370B+外推MOS。
    2.0A（特定應用）：選擇FT8370H。
    2.1A - 5.0A（特定應用）：選擇FT8370H+外推MOS。

根據封裝選擇型號

    SOP8：適用于小型設備，如智能手機充電器、USB排插。
    PSOP8：適用于中等功率設備，如中型工業設備、電源適配器。
    SOP8*2：適用于高功率設備，如工業控制模塊、大型充電器。
    SOP8+MOS：適用于高功率、高電流設備，如大型工業設備、服務器電源。

根據應用場景選擇型號

    小型便攜設備充電器：FT8370B。
    中等功率電源適配器：FT8370CP。
    高功率工業設備：FT8370B+B或FT8370B+外推MOS。
    智能家居設備：FT8370H或FT8370H+外推MOS。

性能優勢

1. 高效率

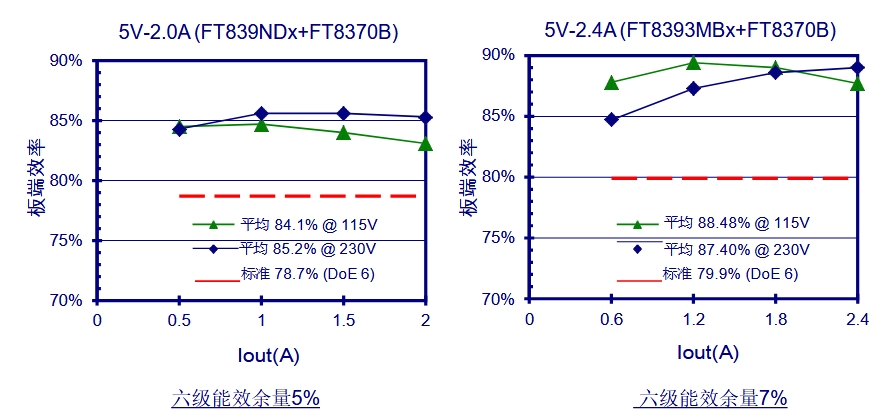

FT8370X系列芯片在不同負載條件下均能保持高效率。例如，F(xiàn)T8370B在2.0A - 2.4A輸出范圍內，效率可達90% @ 115V和90% @ 230V。FT8370CP在2.5A - 3.4A輸出范圍內，效率可達88.48% @ 115V和87.40% @ 230V。

2. 低EMI

采用專利DCM/QR檢測技術，優化的電路設計使得EMC測試輕松通過，無需額外的濾波或屏蔽措施。

3. 高可靠性

內置看門狗功能，搭配FT8393x系列原邊控制器，確保系統快速穩定響應，提升整體可靠性。

4. 簡化設計

外圍無電阻、電容，且無需假負載，極大簡化了設計，降低了BOM成本，節省了PCB空間。

總結

FT8370X系列同步整流芯片憑借其廣泛的電流覆蓋范圍、高效率、低EMI、高可靠性以及簡化設計等優勢，成為工程師們在設計電源模塊時的理想選擇。無論是小型便攜設備充電器，還是高功率工業設備，F(xiàn)T8370X系列都能提供高效、可靠的電源轉換解決方案。通過本文的選型指南，工程師們可以快速找到適合自己的解決方案，加速產品開發進程，提升產品競爭力。
