SM7012明微電子DIP8/SOP8封裝5W/8W電流模式PWM控制功率芯片
DIP8/SOP8 5W/8W
24小時全國服務熱線：18902855590
24小時全國服務熱線：18902855590
首頁 ? 產品中心 ? 明微電子
SM7012 是采用電流模式 PWM 控制方式的功率開關芯片，集成高壓?jiǎn)?dòng)電路和高壓功率管，為低成本的開關電源系統提供高性價比的解決方案。芯片的 VDD 工作電壓范圍寬，同時芯片提供了過溫、過流、過壓、欠壓等保護功能，保證了系統的可靠性。

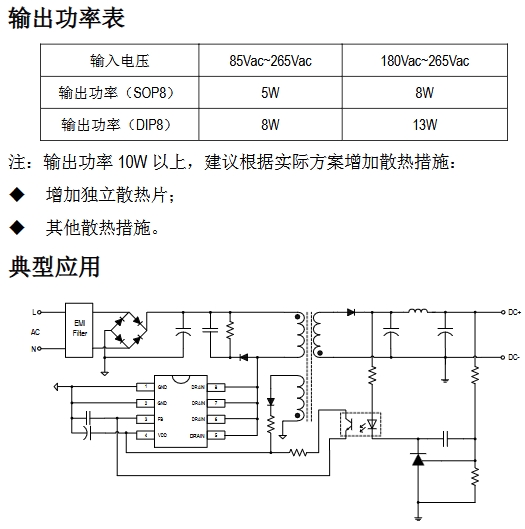

輸出功率表：
輸出功率（SOP8）85Vac~265Vac ：5W, 180Vac~265Vac:8W
輸出功率（DIP8） 85Vac~265Vac ：8W, 180Vac~265Vac:13W
輸出功率 10W 以上，建議根據實際方案增加散熱措施：增加獨立散熱片；其他散熱措施
輸入電壓：85Vac~265Vac,
待機功耗小于 120mW@220Vac,
集成高壓?jiǎn)?dòng)電路,
集成高壓功率開關,
9V~39V 寬 VDD 工作電壓,
電流模式 PWM 控制方式,
內置過溫、過流、過壓、欠壓鎖定等保護功能,
兼容 VIPer12 管腳（不需要修改電路走線及變壓器),
封裝形式：DIP8、SOP8,
典型電磁爐 BUCK 電路應用方案，
小功率充電器，
小功率適配器，
待機電源，
DVB 以及其他便攜式設備電源。
