在工業控制、通信設備、智能家居等場景中，12V/4A隔離電源需求廣泛，但傳統方案往往面臨外圍元件多、效率低、EMC調試復雜等問題。本文聚焦LP8773S（原邊控制器）+LP20R100T（同步整流芯片）組合方案，通過實測數據與原理圖分析，揭示其極簡外圍設計、高效率、低EMI的核心優勢。

核心技術亮點

1. LP8773S：原邊控制器的“全能選手”

• 集成高壓啟動：無需外部啟動電阻，降低待機功耗（<30mW）。
• 專利谷底導通技術：提升輕載效率至85%以上，滿足DoE六級能效。
• 內置抖頻功能：優化EMI性能，輕松通過CISPR22 Class B認證。

2. LP20R100T：同步整流的“效率擔當”

• 零外圍元件：直接替代肖特基二極管，節省PCB空間與BOM成本。
• 專利同步整流算法：DCM/QR模式自動切換，效率最高達92%（12V/4A滿載）。
• 低導通電阻：典型值僅10mΩ，降低溫升，延長壽命。

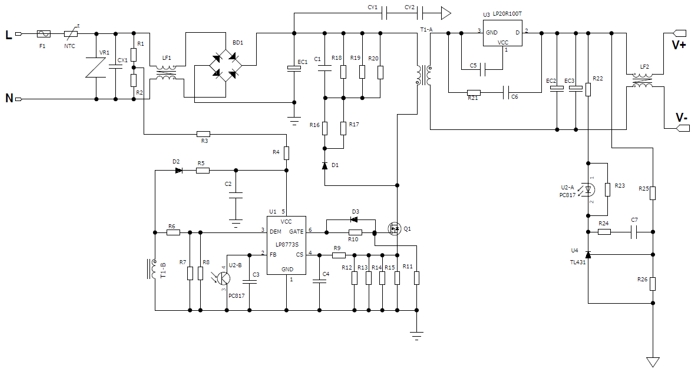

原理圖解析：極簡設計背后的“黑科技”

關鍵設計要點：

1. 原邊電路：LP8773S直接驅動MOSFET，無需光耦反饋，節省1顆光耦+TL431。
2. 副邊電路：LP20R100T并聯輸出，僅1顆輸出電容即可穩定4A負載。
3. EMI優化：原邊RCD吸收電路+副邊LC濾波，實測輻射余量>6dB。

實測數據：效率與溫升的“雙殺”表現

關鍵結論：

• 全電壓范圍內效率>90%，滿足80Plus銅牌標準。
• 同步整流芯片溫升僅42℃，較肖特基方案降低15℃以上。

PCB布局與實物展示

1. 原邊與副邊隔離：安全間距≥8mm，滿足UL60950要求。
2. 功率回路最短化：輸入電容→變壓器→輸出電容路徑≤15mm。
3. 散熱設計：LP20R100T下方預留大面積鋪銅，提升散熱效率。

應用場景與選型建議

• 工業PLC電源（12V/4A隔離需求）
• PoE交換機供電模塊
• 智能家居網關（需低待機功耗）

替代方案對比：

總結：極簡設計，極致性能

立即體驗：聯系供應商獲取完整原理圖與PCB文件，加速您的下一個電源項目！
